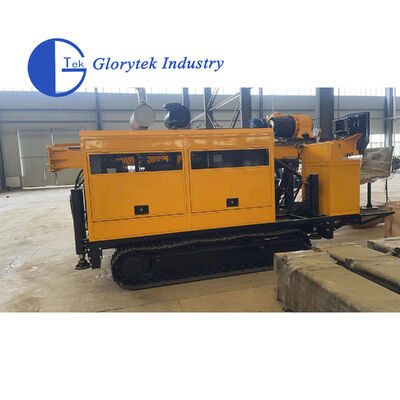

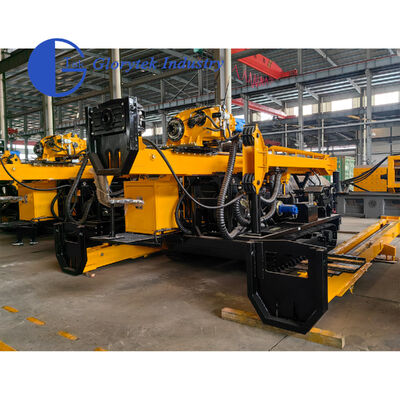

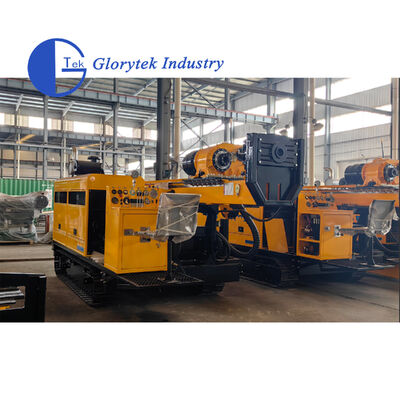

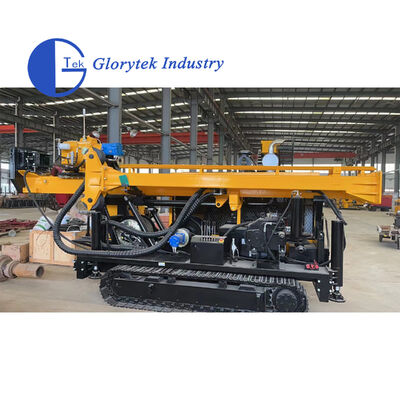

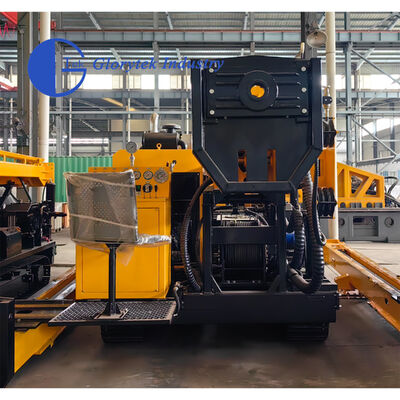

GLDX-4 Crasso a trascinamento completo Rig di trivellazione idraulica per il gas naturale e l'esplorazione delle acque sotterranee

Descrizione

Visualizzazione generale

I principali impianti di trivellazione nucleare nei paesi sviluppati sono di tipo completamente idraulico, che adottano la Questa tecnologia di trivellazione è anche la principale tecnologia in via di sviluppo. In particolare, la Commissione ha esaminato le tendenze nel settore della tecnologia delle trivellazioni e delle attrezzature connesse.Rnazionale e domestico La nostra fabbrica ha sviluppato il GLDX-4 Full Hydraulic Operated Core Drill Rig. la trivella può sostituire i prodotti importati e essere applicata nei campi della geologia, della metallurgia, le miniere di carbone, il petrolio, il gas naturale e l'esplorazione delle acque sotterranee.

Principali caratteristiche tecniche

1La piattaforma adotta un telaio a rotaia.
2.La testa di trivellazione ha una struttura a scatto. La velocità può essere regolata da una pressione idraulica con variazione di velocità senza passo, che può essere La testa di trivellazione è azionata direttamente dal cilindro e impostata con meccanismo di traduzione laterale.
3Il mastro è pieghevole, conveniente per il trasporto e di conservazione, con funzione touch scorrevole.
4Il sistema idraulico adotta un controllo sensibile al carico e la rotazione del fusione è guidata da un motore singolo con circuito a circuito chiuso, con elevata efficienza di funzionamento.
5Il mastro è dotato di una guida di centraggio nella parte superiore e parte inferiore. viene adottata una pinza idraulica in posizione sopra il foro di perforazione.
6.Equipaggiato con una piattaforma di lavoro a orifizio e due strati piattaforma di lavoro



Specificità:

Le cifre di queste tabelle sono state calcolate sulla base di esperienze sul campo e si possono ragionevolmente aspettare.
La capacità di perforazione effettiva dipenderà dagli attrezzi e dalle condizioni in serbatoio, dalle tecniche di perforazione e dalle attrezzature utilizzate

	Modello	DX-4 idraulica completa
Motore diesel	Modello	Cumin 6BTA5.9-C180
	Potenza	132 kW
	Velocità	2200 giri al minuto
Capacità di perforazione	BQ	1000 metri
	NQ	700 metri
	Quartier generale	500 metri
Capacità del rotatore	RPM	Quattro turni/senza passo variabile0-1100 giri/min
	Max.Torque	4200 N·m
	Diametro di tenuta	Φ98 mm
	Max.Capacità di sollevamento dello spinello	150 kN
	Max.Potenza di alimentazione	60 kN
Capacità del sollevamento principale	Forza di sollevamento	57 kN
	Diametro del filo di acciaio	12 mm
	Lunghezza del filo di acciaio	50 metri
Capacità di sollevamento del filo di acciaio	Forza di sollevamento	12kN (tambulo nudo)
	Diametro del filo di acciaio	6 mm
	Lunghezza del filo di acciaio	1000 metri
Mastro	Altezza del palo	11 metri
	Angolo di regolazione dell'albero	0°-90°
	Angolo di perforazione	45°-90°
	Infarto di alimentazione	3500 mm
	Colpo di scivolamento	600 mm
Altri	Peso	9300 kg
	Dimensioni ((L*W*H)	Attrezzature principali 5100*2200*2890mm
	Strada di trasporto	Crawler
Pompa di fango	Modello	BW-150
Piede bagnato	Portata della pinza	55.5-110 mm ((dimensioni standard del foro Φ154 mm)
