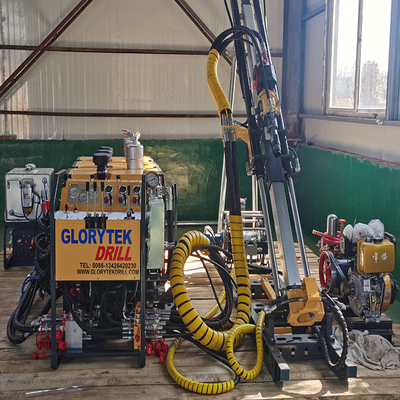

Scavo portatile per la trivellazione del nucleo
|
Modello
|
GL300E
|
GL500E
|
GL800E
|
|
Profondità di perforazione
|
|||
|
B
|
320 metri
|
580 metri
|
800 metri
|
|
N
|
220 metri
|
380 metri
|
600 metri
|
|
H
|
80 metri
|
180 metri
|
260 metri
|
|
Nota: la profondità di perforazione si basa sul valore teorico e la capacità di profondità di perforazione specifica è determinata dalle condizioni di lavoro effettive e dai metodi di processo.
|
|||
|
Sistema di alimentazione
|
|||
|
Motore diesel
|
V2410T X1
|
V2410T X2
|
V2410T X3
|
|
Potenza
|
41 kW
|
82 kW
|
123 kW
|
|
Velocità di rotazione
|
3000 giri
|
3000 giri al minuto
|
3000 giri al minuto
|
|
Sistema elettrico
|
12V
|
12V
|
12V
|
|
Sistema idraulico
|
|||
|
Pompa principale
|
17MPa
|
21MPa
|
21MPa
|
|
Pompa ausiliaria
|
15MPa
|
17MPa
|
17MPa
|
|
raffreddamento idraulico con olio
|
raffreddamento ad aria/acqua
|
raffreddamento ad aria/acqua
|
raffreddamento ad aria/acqua
|
|
Sistema di alimentazione
|
|||
|
Infarto di alimentazione
|
10,8 m
|
10,8 m
|
10,8 m
|
|
Forza di alimentazione
|
45 kN
|
55 kN
|
65 kN
|
|
Forza di sollevamento
|
90 kN
|
110 kN
|
130 kN
|
|
Angolo di perforazione
|
45°-90°
|
45°-90°
|
45°-90°
|
|
Velocità di sollevamento
|
114 m/min
|
114 m/min
|
114 m/min
|
|
Lunghezza del tubo di trivellazione
|
1.5m
|
1.5m
|
1.5m
|
|
Testa rotante
|
|||
|
Potenza
|
Motore idraulico
|
Motore idraulico
|
Motore idraulico
|
|
Azionamento
|
Azionamento a fusione
|
Azionamento a fusione
|
Azionamento a fusione
|
|
Piombo di trivellazione idoneo (max)
|
114 mm
|
114 mm
|
114 mm
|
|
Max. Velocità di rotazione
|
1200 giri al minuto
|
1200 giri al minuto
|
1200 giri al minuto
|
|
Max. coppia
|
580Nm
|
680Nm
|
680Nm
|
|
Guinzaglio a filo
|
|||
|
Capacità del filo
|
500 metri
|
800 metri
|
800 metri
|
|
Riduzione della tensione
|
Tambo di corda vuota: 10,4 kN
|
Tambo di corda vuota: 11,9 kN
|
Tambo di corda vuota: 11,9 kN
|
|
Batteria a corda completa: 4kN
|
Batteria a corda completa: 5kN
|
Batteria a corda completa: 5kN
|
|
|
Velocità di sollevamento
|
90 m/min
|
114 m/min
|
114 m/min
|
|
Clampo del tubo di trivellazione
|
|||
|
Max. Identificazione
|
114 mm
|
114 mm
|
114 mm
|
|
Capacità di fissaggio
|
13000 kg
|
13000 kg
|
13000 kg
|
|
Tubo di trivellazione adatto (O.D.)
|
54 mm-114 mm
|
54 mm-114 mm
|
54 mm-114 mm
|
|
Diametro del nucleo (O.D.)
|
36 mm-85 mm
|
36 mm-85 mm
|
36 mm-85 mm
|
|
Unità di pompa del fango ((facoltativo)
|
|||
|
Pompa di fango
|
Pompa ad alta pressione a ionizzatore
|
Pompa ad alta pressione a ionizzatore
|
Pompa ad alta pressione a ionizzatore
|
|
Tipo di unità
|
Azionamento indipendente
|
Azionamento indipendente
|
Azionamento indipendente
|
|
Flusso e pressione
|
100 Lpm, 20 bar
|
120Lpm, 40bar
|
120Lpm, 40bar
|
|
Unità di approvvigionamento idrico ((facoltativo)
|
|||
|
Pompa di approvvigionamento idrico
|
Pompa ad alta pressione a ionizzatore
|
Pompa ad alta pressione a ionizzatore
|
Pompa ad alta pressione a ionizzatore
|
|
Modulo di guida
|
Motore diesel (7,3 kW)
|
Motore diesel (7,3 kW)
|
Motore diesel (7,3 kW)
|
|
Flusso e pressione
|
100Lpm, 70bar
|
100Lpm, 70bar
|
100Lpm, 70bar
|
|
Peso della trivella
|
|||
|
Unità di alimentazione
|
180 kg *1
|
180 kg *2
|
180 kg *3
|
|
Unità operativa
|
120 kg
|
120 kg
|
120 kg
|
|
Unità del serbatoio del petrolio ((Full load)
|
120 kg
|
130 kg
|
130 kg
|
|
Unità di pompa del fango ((facoltativo)
|
50 kg
|
50 kg
|
50 kg
|
|
Peso di lavoro (circa)
|
1040 kg
|
1200 kg
|
1200 kg
|
|
Disassemblare la parte QTY
|
10
|
12
|
12
|
