GLKD-1 Full Hydraulic Underground Core Drilling Rig
Descrizione
Il bulloniere idraulico completo GLKD-1 è un'attrezzatura di perforazione compatta ma potente progettata per le operazioni di perforazione sotterranea.con una velocità di rotazione del mandrino di 280-900 r/min e una coppia di 735 Nm, garantisce prestazioni di perforazione efficienti e precise. La piattaforma è dotata di una forte forza di spinta assiale (> 32KNa) e di una forza di trazione assiale (> 40KNa),che gli permette di gestire compiti di perforazione impegnativi.
Operando a una pressione di lavoro del sistema idraulico di 20 MPa (pressione massima di 25 MPa), l'impianto fornisce prestazioni affidabili e costanti.Dispone di una trazione di 1600 mm e di angoli di perforazione regolabili (0°-90° per la perforazione superficiale e 0°-360° per la perforazione sotterranea e gli angoli di azimut).
Azionato da un motore da 45 kW con una velocità di rotazione di 1480 giri al minuto, il carrello offre operazioni di perforazione efficienti e affidabili.L'unità di alimentazione e il pannello di controllo garantiscono un funzionamento conveniente e pesano rispettivamente 805 kg e 80 kg.
La piattaforma GLKD-1 supporta varie dimensioni di perforazione e barre di perforazione, per soddisfare le diverse esigenze di perforazione.fornisce una soluzione efficiente e affidabile per i progetti di perforazione sotterranea.
Data tecnica
| Spindle Velocità di rotazione | 280-900 r/min | Torsione dello spinello | 735Nm |
| Forza di spinta assiale | > 32KNa | Forza di trazione assiale | > 40KNa |
| Pressione di lavoro del sistema idraulico | 20 MPa | Pressione massima | 25MPa |
| Pressione massima della pompa principale | 31.5MPa | Pressione massima della pompa ausiliaria | 25MPa |
| Colpo di testa di potenza | 1600 mm | Angolo di perforazione superficiale | 0°-90° |
| Angolo di perforazione sotterranea | 0°-360° | Angolo di azimut | 0°-360° |
| Potenza del motore | 45 kW | Velocità di rotazione del motore | 1480 giri al minuto |
| Carrozzeria/dimensioni | 2620*600*750 mm | Peso | 1335 kg |
| Unità di potenza | 1770*1000*1420 mm | Peso | 805 kg |
| Pannello di controllo | 700*400*1100 mm | Peso | 80 kg |
GLKD-1 Full Hydraulic Underground Drilling Rig Dipartimento di perforazione
| Un po' in overdose. | Strato di trivellazione O.D. ((mm) | Materiale della verga | Al ribasso | Orizzontale | In alto |
| 75 ((NQ) | 69.9x4.8 | XZ850 | 300 | 250 | 150 |
| 59 ((BQ) | 55.6*4.8 | XZ850 | 400 | 350 | 250 |
| 47 ((AQ) | 44.5*4.8 | R780 | 500 | 450 | 350 |
| Nota: i dati di profondità di perforazione sopra riportati sono solo di riferimento | |||||

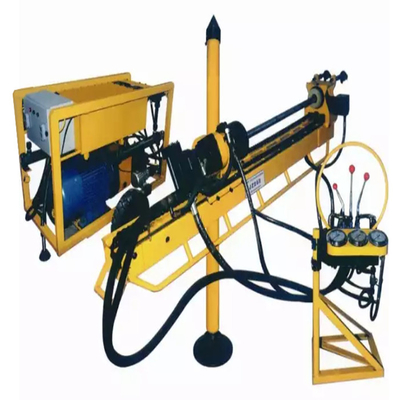

Immagine del prodotto
