DX4 Piattaforma di perforazione del nucleo di un crawler idraulico completo
Descrizione
L'alimentazione e il sollevamento del rotatore sono azionati da un motore di serie con ingranaggio e catena con un tratto lungo, 3,5 m. La rotazione del mandrino è azionata da un unico motore.Ha quattro turni meccaniciIl mastro ha la funzione di scivolare e di toccare il terreno; il mandrino sollevato e abbassato con la bombola d'olio;può essere piegato per il trasporto e lo stoccaggioIl fusibile ha un grande foro di diametro, il fusibile ha una struttura di alta precisione.
Data tecnica
| Modello | DX-4 idraulica completa | |
| Motore diesel | Modello | Cumin 6BTA5.9-C180 |
| Potenza | 132 kW | |
| Velocità | 2200 giri al minuto | |
| Capacità di perforazione | BQ | 1000 metri |
| NQ | 700 metri | |
| Quartier generale | 500 metri | |
| Capacità del rotatore | RPM | Quattro turni/senza passo variabile0-1100 giri/min |
| Max.Torque | 4200 N·m | |
| Diametro di tenuta | Φ98 mm | |
| Max.Capacità di sollevamento dello spinello | 150 kN | |
| Max.Potenza di alimentazione | 60 kN | |
| Capacità del sollevamento principale | Forza di sollevamento | 57 kN |
| Diametro del filo di acciaio | 12 mm | |
| Lunghezza del filo di acciaio | 50 metri | |
| Capacità di sollevamento del filo di acciaio | Forza di sollevamento | 12kN (tambulo nudo) |
| Diametro del filo di acciaio | 6 mm | |
| Lunghezza del filo di acciaio | 1000 metri | |
| Mastro | Altezza del palo | 11 metri |
| Angolo di regolazione dell'albero | 0°-90° | |
| Angolo di perforazione | 45°-90° | |
| Infarto di alimentazione | 3500 mm | |
| Colpo di scivolamento | 600 mm | |
| Altri | Peso | 9300 kg |
| Dimensioni ((L×W×H) | Attrezzature principali 5100×2200×2890 mm | |
| Strada di trasporto | Crawler | |
| Pompa di fango | Modello | BW-150 |
| Piede bagnato | Portata della pinza | 55.5-110 mm ((dimensioni standard del foro Φ154 mm) |

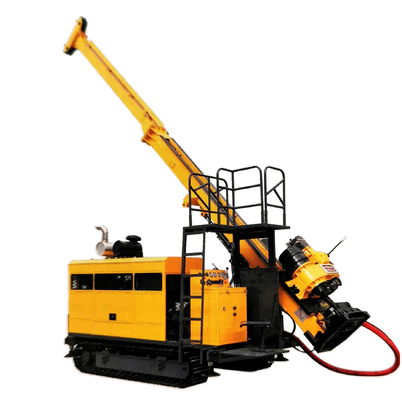

Immagine del prodotto
