Scalatore di base per scaricatori della serie XY
I modelli di perforazioni di tipo treppista XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL sono nuovi tipi di perforazioni,che sono stati sviluppati sulla base dei nostri decenni di esperienza nella produzione di impianti per soddisfare le esigenze di molteplici tecniche di trivellazioneSono utilizzati anche nei settori dell'ingegneria geologica e dell'esplorazione idro-geologica, dei pozzi idrici e dei lavori di impilazione di grandi diametri.affidabile per il funzionamento e conveniente per la manutenzione, sono anche caratterizzati da:
1È il prodotto della perfetta integrazione del sistema idraulico completo con la tradizionale tecnologia meccanica di trivellazione.
2Equipaggiato con sollevamento idraulico ausiliario e pompa idraulica del fango, è conveniente per l'installazione.
3Installato con una torre di trivellazione idraulica di sollevamento, è flessibile in funzione.
4. Con 4 fori idraulici, è stabile in funzione.
5- dotato di un crawler, offre flessibilità e facilità di mobilità tra i siti di lavoro.
Data tecnica
| Modello | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| Profondità di perforazione | 700-1000 m | 700-1100 m | 700-1400 m | 900-1800 m | 1000-2100 metri | 1200-2400 m | |
| Angolo di trivellazione | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
| Velocità dello spinello | Risultato positivo | 101,187,267, | 82,151,215, | 83,152,217, | 96,170,244, | 92,162,244, | 96,178,253, |
| 388,311, 574 |
313,251,463, | 316,254,468, | 284,357,471, | 284,357,471,678994 giri al minuto | 369,268,494, | ||
| 8191,191 giri al minuto | 6619,61 giri al minuto | 667970 giri al minuto | 678994 giri | 705,1025 giri/min | |||
| Negativo | 83,251 giri al minuto | 67,205 giri/min | 67,206 giri/min | 84293 giri al minuto | 85,234 giri al minuto | 78248 giri al minuto | |
| Velocità massima dello spinello | 2640N.m. | 3200N.m. | 3200N.m. | 5500N.m. | 7800N.m. | 7800N.m. | |
| Strato di alimentazione dello spinello | 600 mm | 600 mm | 600 mm | 600 mm | 720 mm | 720 mm | |
| Diametro della presa dello spinello | 68 mm | 93 mm | 93 mm | 93 mm | 93 mm | 118 mm | |
| Max.Capacità di sollevamento dello spinello | 80 kN | 80 kN | 120 kN | 135 kN | 200 kN | 200 kN | |
| Max. Forza di pressione dello spinello | 60 kN | 60 kN | 90 kN | 100 kN | 150 kN | 150 kN | |
| Diametro del filo di acciaio | 16 mm | 16 mm | 17,5 mm | 18,5 mm | 21,5 mm | 21,5 mm | |
| Capacità del tamburo di avvolgimento | 90 metri | 90 metri | 110 metri | 120 metri | 120 metri | 120 metri | |
| Max.Forza di sollevamento | 30 kN | 30 kN | 45 kN | 60 kN | 85 kN | 85 kN | |
| Altezza della torre di trivellazione | 10 metri | 10 metri | 10 metri | 12 metri | 12 metri | 12 metri | |
| Unità di potenza (motore diesel) | 74 kW/2200 r/min | 82 kW/2200 r/min | 97 kW/2200 r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| Pompa di fango | 160L/min | 160L/min | 250L/min | 250L/min | 320L/min | 320L/min | |
| Miscelatore (facoltativo) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| Altre apparecchiature | 12 kN | 12 kN | 12 kN | 12 kN | 15 kN | 15 kN | |
| Max. carico del mastro | 100 kN | 100 kN | 100 kN | 200 kN | 200 kN | 200 kN | |
| Velocità di movimento | 1,5 km/h | 1,5 km/h | 1,5 km/h | 1,5 km/h | 1,5 km/h | 1,5 km/h | |
| Capacità di arrampicata | 30° | 30° | 30° | 30° | 30° | 30° | |
| Dimensioni | 4785*2220*10524 mm | 4785*2220*10524 mm | 4785*2220*10524 mm | 6186*2220*12000 mm | 6186*2220*12000 mm | 6186*2220*12000 mm | |
| Peso | 9,3t | 9,6t | 10 t | 13,5t | 14 t | 14,6t | |

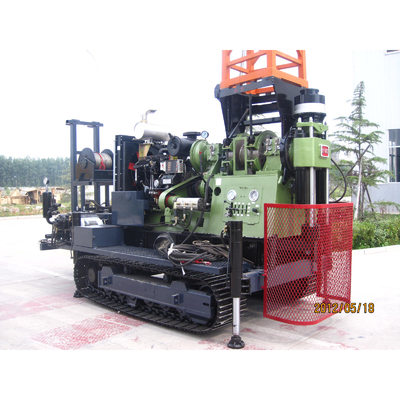

Immagine del prodotto
