Scalatorio XY-1/XY-1A/GL200/GL250/GL300
Le piattaforme di perforazione XY-1/XY-1A/GL200/GL250/GL300 sono ampiamente utilizzate per la prospezione e l'esplorazione, l'esplorazione minerale e il servizio SPT, progetti di perforazione di pozzi.,leggero e comodo da trasportare.
La piattaforma di perforazione di base XY-1/XY-1A/GL200/GL250/GL300 può essere montata sul telaio del rimorchio o sul telaio del trascinatore in base alle esigenze del cliente.per la perforazione di grandi fori o di fori profondi, i clienti normalmente scelgono pompe di fango più grandi come BW160, BW160/10 e BW250 per una migliore prestazione.
Data tecnica
| Modelli | XY-1 | XY-1A | GL200 | GL250 | GL300 | ||
| Perforazione | profondità di perforazione | 100 metri | 100/180 m | 250 metri | 250 metri | 300 metri | |
| Dia del buco iniziale | 110 mm | 150 mm | 200 mm | 200 mm | 200 mm | ||
| Finale di buca | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm | ||
| Diametro della barra di trivellazione | 42 mm | 43 mm | 50 mm | 50 mm | 50 mm | ||
| Intervallo angolare | 75°-90° | 75°-90° | 75°-90° | 75°-90° | 75°-90° | ||
| Dimensioni (L×W×H) |
1640×1030×1440 (mm) | 1620 × 970 × 1560 mm | 1700 × 1030 × 1270 (mm) | 1700 × 1030 × 1270 mm | 1070 × 1030 × 1270 (mm) | ||
| Testa girevole | Corrente del fusibile | 450 mm | 450 mm | 450 mm | 450 mm | 450 mm | |
| Capacità massima di sollevamento dello spinello | 25KN | 25KN | 30KN | 30 KN | massimo 45 KN | ||
| Scavo | Capacità di sollevamento massima (singola corda) | 10KN | 15KN | 20/40/90/180 | 20KN | 20KN | |
| Potenza | motore diesel | Modello | S1100A2 | S1100A2 | L28N | L28N | L28N |
| Potenza nominale | 10.3KW | 10.3KW | 16.2KW | 20 kW | 20 kW | ||
| Velocità nominale | 2000 r/min | 2200 r/min | 2200 r/min | 2000 r/min | 2000 r/min | ||
| motore | Modello | Y132M-4 | Y160M- E'un' altra cosa.4 | Y160L-4 | Y160L-4 | Y160L-4 | |
| Potenza nominale | 7.5kW | 11 kW | 11 kW | 15 kW | 15 kW | ||
| Velocità nominale | 1440 r/min | 1460 r/min | 1460 r/min | 1440 r/min | 1440 r/min | ||
Specifica della pompa del fango
| Modelli | BW160 | BW160-10 | BW250 |
| Tipo | Pompa a pistoni a doppia azione orizzontale a cilindro singolo | Pompa a pistoni orizzontale a tre cilindri reciproca a azione singola | Pompa a pistoni orizzontale a tre cilindri reciproca a azione singola |
| Liner Dia. | 95 | 70 | 80/65 |
| Corso (mm) | 85 | 70 | 100 |
| Peso (compresa la sezione di potenza) (kg) | 200 | 430 | 760 |
| Dimensione: L*W*H (mm) | 1110*725*965 | 1450×745×970 | 1000×995×650 |
| Flusso teorico (L/min) | 160 | 160/107/67/44 | 250/145/90/52/166/96/60/35 |
| Pressione nominale (MPa) | 1.3 | 2.5/4/6.5/10 | 2.5/4.5/6/6/4/6/7/7 |
| Colpi al minuto | 85 | 200/132/83/55 | 200/116/72/42/200/116/72/42 |
| Potenza di ingresso ((kW) | 5.5 | 11 | 15 |

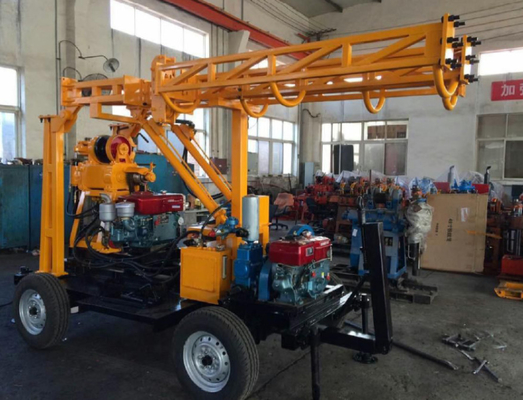

Immagine del prodotto
