Piattaforma di trivellazione del nucleo XY-3
Breve introduzione:
La serie XY-3 è un'impianto di trivellazione a profonda profondità media.La macchina è utilizzata principalmente per la perforazione di diamanti e in grado di soddisfare le esigenze di varie richieste di tecnologia di perforazione. Adotta un motore elettrico o un motore diesel come unità di alimentazione.
Caratteristica:
A. La piattaforma di perforazione è dotata di una trasmissione MW525 per camion pesanti avanzata, con 10 marce in avanti e 2 marce in indietro.soddisfare i diversi requisiti delle diverse tecniche di perforazione.
B. Il mandrino della piattaforma ha un generoso diametro interno di 96 mm, azionato da un robusto sistema meccanico che fornisce una coppia significativa.Il verricello è in grado di sollevare un carico massimo di 3000 kg con una sola linea, garantendo operazioni di sollevamento efficienti e affidabili.
C. Le maniglie di funzionamento sono attentamente disposte e fissate insieme in un layout ben progettato, migliorando la comodità per gli operatori durante il funzionamento della macchina.Questa disposizione ergonomica garantisce la facilità d'uso e migliora l'efficienza complessiva.
D. Lo spinello e il vertice possono essere azionati in modo indipendente, offrendo flessibilità e versatilità nelle operazioni di perforazione.ottimizzazione delle prestazioni e dell'adattabilità alle diverse condizioni di perforazione.
E. Il foro a fusione ha un ampio diametro interno che consente l'uso di grandi barre esagonali.Questa progettazione consente una perforazione efficiente e facilita l'intercambiabilità perfetta delle attrezzature di perforazione, migliorando la produttività e la versatilità sul cantiere.
Utilizzando:
Esplorazione e indagine geologica generale, esplorazione di terreni stradali e di edifici alti, tipi di fori di ricerca nelle strutture in cemento, dighe fluviali,perforazione di fori di coagulazione e coagulazione diretta, pozzi civili e pozzi di aria condizionata centralizzati in terra, perforazione a bassa e media profondità.
Data tecnica
| Parametro tecnico | |
| Parametro tecnico XY-3 | |
| profondità di perforazione | 100,250, 300, 600m |
| Corrispondente diametro del foro terminale | 300,200, 150, 75 mm |
| Max, apri il buco. | 300 mm |
| Fino al buco. | 75 mm |
| Diametro della canna di perforazione | 60 mm |
| Angolo di perforazione | 90°~65° |
| Dimensione della macchina | 2500 x 900 x 1800 mm |
| Peso della trivella (con potenza) | 1800 kg |
| 立轴 Fuso | |
| Velocità del mandrino | Avanza a bassa velocità 30,53,88,145,222 r/min |
| In avanti. Alta velocità 143.250,414,684,1050 r/min | |
| In retromarcia 29, 137 r/min | |
| Corrente del fusibile | 600 mm |
| Diametro interno dello spinello | 96 mm |
| Capacità di sollevamento | 6 000 kg |
| 卷扬机 Vincetta | |
| Max.Capacità di sollevamento a singola linea | 3000 kg |
| Max.Velocità di sollevamento in singola linea | 00,5-1,9 m/s |
| Calibro della corda | 12.5 mm |
| Capacità dei rulli | 50 metri |
| Diametro della bobina | 300 mm |
| Larghezza della cintura di copertura | 90 mm |
| Pompa dell'olio per ingranaggi | |
| Pompa di olio a ingranaggi duplex | CBF-F63/25 |
| Spostamento anteriore, pressione | 63 L/min 20Mpa |
| Dietro lo spostamento, la pressione | 25 L/min 20Mpa |
| 动力 Unità di potenza | |
| Motore diesel YN27 | 42 kW |
| Velocità nominale | 2400 r/min |

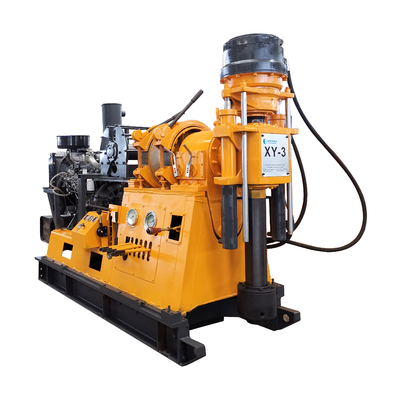

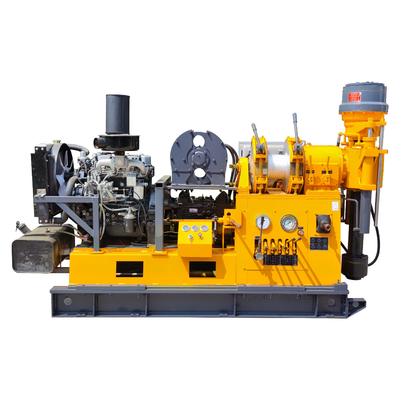

Immagine del prodotto
