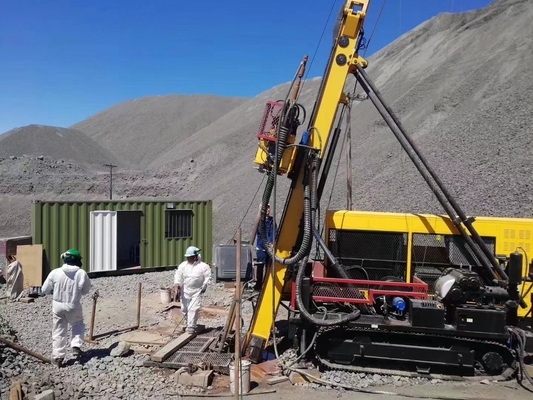

Il GLDX-5A Crawler Full Hydraulic Core Drill Rig è stato sviluppato con riferimento alla tecnica avanzata dello stesso tipo di attrezzature in Cina e all'estero.
La testa di trivellazione è azionata da un motore variabile con funzione di cambio meccanico a due velocità, variazione di velocità senza gradini, è una struttura avanzata e semplice.
La trivella è alimentata da sistemi idraulici, che forniscono una coppia e una forza elevate per le operazioni di perforazione.
Se le barre del pistone del cilindro di olio si muovono a una certa distanza, il movimento della testina raddoppierà la distanza.
Le trivellatrici idrauliche sono macchine versatili e possono essere utilizzate per un'ampia gamma di applicazioni di perforazione.,e altre formazioni geologiche.
La trivella GLDX-5A offre all'operatore un bel campo visivo e condizioni di lavoro ampie e confortevoli.La piattaforma sembra bella nella struttura complessiva e incarna il pensiero di progettazione di persone orientate.
| Motore diesel | Modello | Cummins 6CTA8.3-C195 (turbocompresso e raffreddato ad acqua) |
| Dislocazione | 8.3L (2.19 US Gallon) | |
| Potenza | 145 kW (195 CV) | |
| RPM nominale ((impostazione di fabbrica) | 2200 giri al minuto | |
| Capacità di perforazione | BQ | 1500 m ((4920 piedi) |
| NQ | 1300 m ((4264 piedi) | |
| Quartier generale | 1000 m ((3280 piedi) | |
| PQ | 680 m ((2230 piedi) | |
| Testa di trivellazione | Motore di rotazione | Motori idraulici a doppia potenza variabili e reversibili |
| Produttore: SAUER-DANFOSS | ||
| RPM | Due turni/cambiamento senza passo 0-1145 RPM | |
| Rapporti | Primo otto.776:1 | |
| Secondo.716:1 | ||
| Apri la testa | via scorrevole laterale con azionamento idraulico | |
| Max. coppia | 4650 N·m ((3427 lbf·ft) | |
| Diametro di tenuta | 121 mm (4,76 pollici) | |
| Capacità di sollevamento massima del mandrino | 150 kN ((33720 lbf) | |
| Potenza di alimentazione massima | 75 kN ((16860 lbf) | |
| Confezione di pompe primarie | Pompa a pistone assiale a spostamento variabile pompa tripla per l'azionamento della rotazione della testa di trivella, del sollevamento principale, della pompa del fango e del verricello. | Produttore: Danfoss |
| 1a pompa:150LPM a 31,5MPa | ||
| 2a pompa:120LPM a 28MPa | ||
| 3a pompa:120 LPM a 28MPa | ||
| Serbatoio idraulico | Capacità | 420 L (111 Galloni USA) |
| Capacità del sollevamento principale | Velocità di sollevamento (un filo) | 44m/min (tambulo nudo) |
| Forza di sollevamento (un solo filo) | 77kN ((17310 lbf) | |
| Diametro del filo di acciaio | 18 mm ((0.71 pollici) | |
| Lunghezza del filo di acciaio | 60 m ((196.85 piedi) | |
| Mastro | Altezza del palo | 11.2 m ((37.74 piedi) |
| Angolo di regolazione dell'albero | 0° ≈ 90° | |
| Angolo di perforazione | 45° ≈ 90° | |
| Infarto di alimentazione | 3800 mm ((150 pollici) | |
| Colpo di scivolamento | 1100 mm ((43,3 pollici) | |
| Trascinamento alimentare | 15000kg ((33075 lb) | |
| Spinta di alimentazione | 7500 kg ((16538 libbre) | |
| Pompa di fango | Tipo | Pompa reciproca tripla |
| Modello | BW250 | |
| Ictus | 100 mm ((3.9 pollici) | |
| Volume di produzione | 250,145, 90, 52 l/min (66, 38, 24, 14 galloni/min) | |
| Pressione di scarico | 2.5, 4.5, 6.0, 6,0 Mpa (363, 653, 870, 870 psi) | |
| Clampo per piedi | Portata della pinza | 55.5-117.5 mm ((2.18-4.63 pollici) |
| attraverso il foro Ф154mm ((6.06 pollici) | ||
| Tipo di disegno del pneumatico | Peso | 10000 kg |
| Dimensioni (L × P × H) | 6250×2200×2730 mm ((20.5×7.22×8.96 ft)) |
Glorytek Industry (Beijing) Co., Ltd è un produttore e fornitore professionale di attrezzature e strumenti di perforazione con oltre 20 anni di esperienza.Siamo supportati e assistiti da un team di ricerca e sviluppo altamente esperto e ingegneri che ci permettono di completare tutti i progetti assegnati con successo secondo i requisiti dei clienti.
Glorytek Drill è uno dei membri più importanti di Sundrill Corporation. La nostra fabbrica copre un'area di 250.000 metri quadrati, la superficie di costruzione è di circa 150.000 metri quadrati,con macchinari per la lavorazione, centro di lavorazione CNC, macchina di saldatura a attrito, attrezzature di prova ecc oltre 200 set e più di 600 dipendenti.I nostri prodotti sono stati esportati in più di 60 paesi in tutto il mondo.
D: Come possiamo scegliere un'apparecchiatura adatta per la perforazione di pozzi idrici?
R: Normalmente raccomandiamo un modello adatto in base alla profondità di perforazione, al diaframma del foro di perforazione e alla condizione dello strato in loco.
D: Lei è una fabbrica o una società commerciale?
R: Siamo una società integrata specializzata nella produzione ed esportazione.
D: Quali sono i termini di pagamento?
R: Possiamo accettare T/T, L/C.
Q: Qual è il vostro MOQ? Quanto tempo dura la consegna?
R: Il nostro MOQ è di 1 set. Normalmente per la trivellazione, il tempo di consegna è di circa 25-30 giorni dopo aver ricevuto il pagamento, gli strumenti di perforazione sarebbero di circa 15 giorni.
D.: Quanto dura la garanzia?
R: Il periodo di garanzia per il mainframe è di un anno (escluse le parti di usura rapida).
D: Possiamo stampare il mio logo sui prodotti?
R: Sì, possiamo. Supportiamo l'OEM.
