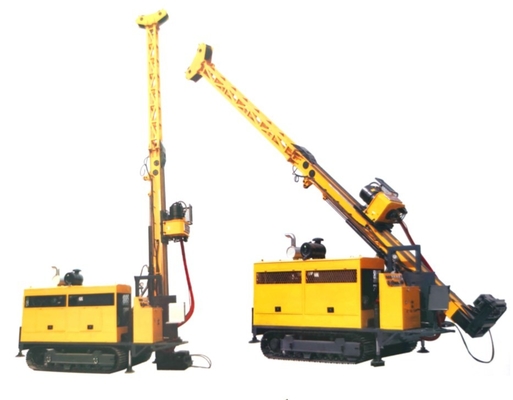

Piattaforme di produzione di campionamento geotecniche idrauliche piene di esplorazione del campione di centro di GLDX-5A (5C)
L'impianto di perforazione di trapano di Full Hydraulic Core del nuovo modello di GLDX-5A (5C) è sviluppato con riferimento della tecnica avanzata di stessa attrezzatura gentile nel paese ed all'estero. L'impianto di perforazione di trapano ha una progettazione ragionevole e una prestazione superiore. È facile da operare e per manutenzione.
L'impianto di perforazione di trapano adotta l'azionamento idraulico pieno, viaggiando con il Tiro-disegno (con il dispositivo di giro) o i cingoli stesso (facoltativo).
La testa del trapano è determinata dal motore variabile con la funzione dei cambi meccanici schemi sequenza di funzionamento, cambio di velocità stepless con una struttura avanzata e semplice.
Il rotatore è alimentato e guidato con un sistema che collega il cilindro dell'olio e del fuso con la catena.
Il sistema ha la funzione, se le bielle del cilindro dell'olio che muovono una determinata distanza, muoversi della testa del trapano raddoppieranno la distanza.
L'albero ha potuto essere regolato all'interno della gamma di grado di angoli 0 - 90 per il suo luogo di perforazione con un centro di gravità basso e una buona stabilità dell'unità globale.
L'impianto di perforazione fornisce all'operatore un campo piacevole di visibilità e di ampia e condizione di lavoro comoda.
L'impianto di perforazione guarda abbastanza in struttura globale e comprende la progettazione ha pensato ad idealizzato per facilitarne l'uso da parte dell'utente.
| Motore diesel | Modello | Cummins 6CTA8.3-C195 (turbo e tassa raffreddati ad acqua) |
| Spostamento | 8.3L (2,19 galloni degli Stati Uniti) | |
| Potere | 145kW (195HP) | |
| RPM stimato (prestabilire) | 2200rpm | |
| Capacità di perforazione | Bq | 1500 m. (4920 piedi) |
| NQ | 1300 m. (4264 piedi) | |
| HQ | 1000 m. (3280 piedi) | |
| PQ | 680 m. (2230 piedi) | |
| Testa del trapano | Motore di rotazione | Doppi motori idraulici – variabili e reversibili |
| Creatore: SAUER-DANFOSS | ||
| RPM | Cambiamento 0-1145 giri/min. di Stepless di due spostamenti | |
| Rapporti | primo 8.776:1 | |
| secondo 2.716:1 | ||
| Apri capo | lateralmente fare scorrere modo con azionamento idraulico | |
| Max. Torque | 4650 N·m. (3427 lbf·ft) | |
| Diametro della tenuta | (a 4,76 pollici) 121 millimetro | |
| Capacità di Max. Lifting del fuso | 150 kN (33720 lbf) | |
| Max. Feeding Power | 75 kN (16860 lbf) | |
| Pacchetto primario della pompa | Pompa Triplex di spostamento variabile a pistone assiale per l'azionamento della rotazione capa del trapano, della gru principale, della pompa di fango & della linea argano. | Creatore: DANFOSS |
| prima pompa: 150LPM a 31.5MPa | ||
| seconda pompa: 120LPM a 28MPa | ||
| terza pompa: 120 LPM a 28MPa | ||
| Serbatoio idraulico | Capacità | 420 L (111 gallone degli Stati Uniti) |
| Capacità della gru principale | Velocita di sollevamento (singolo cavo) | 44m/min (tamburo nudo) |
| Sollevando forza (singolo cavo) | 77kN (17310 lbf) | |
| Diametro del filo di acciaio | (a 0,71 pollici) 18 millimetri | |
| Lunghezza del filo di acciaio | 60 m. (196,85 piedi) | |
| Capacità della gru del cavo | Velocita di sollevamento (singolo cavo) | 100m/min (tamburo nudo) |
| Sollevando forza (singolo cavo) | 12 kN (2698 lbf) (tamburo nudo) | |
| Diametro del filo di acciaio | (a 0,24 pollici) 6 millimetri | |
| Lunghezza del filo di acciaio | 1500 m. (4920 piedi) | |
| Albero | Altezza dell'albero | 11,2 m. (37,74 piedi) |
| Albero che regola angolo | 0°-90° | |
| Angolo di perforazione | 45°-90° | |
| Colpo d'alimentazione | 3800 millimetro (a 150 pollici) | |
| Colpo di slittamento | (a 43,3 pollici) 1100 millimetri | |
| Tirata dell'alimentazione | 15000kg (33075 libbre) | |
| Spinta dell'alimentazione | 7500kg (16538 libbre) | |
| Pompa di fango | Tipo | Tuffatore Triplex della pompa ricambiante |
| Modello | BW250 | |
| Colpo | 100mm (a 3,9 pollici) | |
| Volume dell'uscita | 250.145, 90, 52 24, 14 galloni/min degli Stati Uniti di l/min (66, 38,) | |
| Pressione di scarico | 2,5, 4,5, 6,0, Mpa 6,0 (363, 653, 870, 870 PSI) | |
| Morsetto del piede | Pressione della portata | (a 2.18-4.63 pollici) 55.5-117.5 millimetri |
| attraverso il foro Ф154mm (a 6,06 pollici) | ||
| Tipo d'acciaio del cingolo | Peso | 13000 chilogrammi |
| Dimensioni (L ×H) del × W | 6250×2240×2750mm ((20.5×7.34×9.02 ft)) | |
| tipo del Tiro-disegno | Peso | 10000 chilogrammi |
| Dimensioni (L ×H) del × W | 6250×2200×2730mm (20.5×7.22×8.96 ft)) |
L'industria di Glorytek (Pechino) il Co., srl è un produttore e un fornitore professionali di materiale di trivellazione e degli strumenti di perforazione con oltre 20 anni di esperienza. Siamo sostenuti ed assistiti dal gruppo altamente con esperienza e dagli ingegneri di R & S che ci permettono di completare con successo tutti i progetti assegnati secondo i requisiti dei clienti.
Il trapano di Glorytek è uno del membro più importante «di Sundrill Corporation». La nostra fabbrica riguarda una superficie di 250.000 metri quadri, area della costruzione è di circa 150.000 metri quadri, avendo il macchinario lavorante, il CNC che elaborano il centro, la saldatrice ad attrito, l'apparecchiatura di collaudo ecc. oltre 200 insiemi e più di 600 impiegati. I nostri prodotti sono stati esportati più di 60 paesi intorno al mondo.
Q: Come possiamo scegliere un impianto di perforazione di trapano adatto del pozzo d'acqua?
: Raccomandiamo normalmente un modello adatto secondo profondità, il diametro del luogo di perforazione ed il termine di perforazione di strato sul sito.
Q: È voi una fabbrica o una società per azioni?
: Siamo una società integrata specializzata nella fabbricazione ed esportare.
Q: Che cosa è i vostri termini di pagamento?
: Possiamo accettare T/T, L/C.
Q:. Che cosa è il vostro MOQ? Quanto tempo è il termine di consegna?
: Il nostro MOQ è insiemi 1. Normalmente per l'impianto di perforazione di trapano, il termine di consegna è dei circa 25-30 giorni dopo la ricezione del pagamento, gli strumenti di perforazione sarebbe dei circa 15 giorni.
Q:. Quanto tempo è la garanzia?
: Il periodo di garanzia per l'elaboratore centrale è di un anno (a parte le parti rapide di usura).
Q: Possiamo stampare il mio logo sui prodotti?
: Sì, possiamo. Sosteniamo l'OEM.
