Cavo del HQ di Bq NQ che svuota le piattaforme di produzione portatili di esplorazione per la perforazione di 300m 800m
Descrizione:

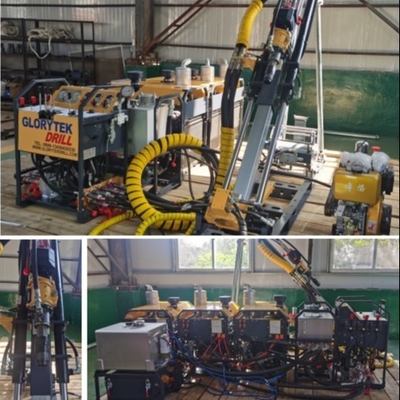

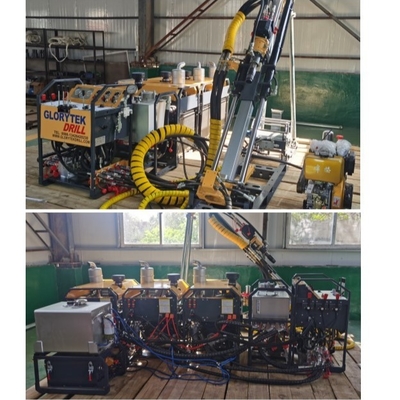

Le serie di GL300E/GL500E/GL800E sono modelli rappresentativi degli impianti di perforazione portatili di carotaggio, adatti a perforare i pozzi bassi e medium-profondi.
Caratteristiche:
1. La piattaforma di produzione portatile adotta la tecnologia integrata di controllo della centrale elettrica e realizza il controllo di tutti i motori sulla console;
2. Il morsetto ha una funzione della protezione di perdita di pressione, che è sicura, affidabile e risponde rapidamente per impedire la separazione accidentale.
3. La funzione scorrevole regolabile unica di lacuna della testa di potere tiene il contatto vicino fra la superficie della ferrovia dell'albero ed il trasporto, elimina la vibrazione di perforazione ed assicura il coaxiality di perforazione.
4. Adotta un motore portatile con la riserva di alto potere. Ottimizzando la configurazione di sistema, può completamente migliorare l'adattabilità al lavoro del plateau.
5. Alberi combinati, che possono essere ritirati automaticamente, comprimono in struttura, stabile ed affidabile.
6. Il sistema di trattamento portatile privato del fango della piattaforma di produzione adotta la pompa di fango ad alta pressione su misura, che è leggera nel peso, piccola nell'impulso e facile da operare.
7. Processo di fabbricazione di qualità superiore di industria, qualità eccellente.
Parametro di Tehnical:
| Modello | GL300E | GL500E | GL800E |
| Profondità di perforazione | |||
| B | 320m | 580m | 800m |
| N | 220m | 380m | 600m |
| H | 80m | 180m | 260m |
| Nota: La profondità di perforazione è basata sul valore teorico e la capacità di perforazione specifica di profondità è determinata con le condizioni di lavoro reali ed i metodi trattati | |||
| Centrale elettrica | |||
| Motore diesel | V2410T X1 | V2410T X2 | V2410T X3 |
| Potere | 41kw | 82Kw | 123Kw |
| Velocità girante | 3000rmp | 3000rpm | 3000rpm |
| Sistema elettrico | 12V | 12V | 12V |
| Circuito idraulico | |||
| Pompa principale | 17MPa | 21MPa | 21MPa |
| Pompa ausiliaria | 15MPa | 17MPa | 17MPa |
| Raffreddamento ad olio idraulico | Raffreddamento a aria/raffreddamento ad acqua | Raffreddamento a aria/raffreddamento ad acqua | Raffreddamento a aria/raffreddamento ad acqua |
| Sistema d'alimentazione | |||
| Colpo d'alimentazione | 1.8m | 1.8m | 1.8m |
| Forza d'alimentazione | 45kN | 55kN | 65kN |
| Forza ascensionale | 90kN | 110kN | 130kN |
| Angolo di perforazione | 45°-90° | 45°-90° | 45°-90° |
| Velocità di sollevamento | 114m/min | 114m/min | 114m/min |
| Lunghezza dell'asta di perforazione | 1.5m | 1.5m | 1.5m |
| Testa rotatoria | |||
| Potere | Motore idraulico | Motore idraulico | Motore idraulico |
| Azionamento | Azionamento del fuso | Azionamento del fuso | Azionamento del fuso |
| Asta di perforazione adatta (massima) | 114mm | 114mm | 114mm |
| Max. Rotating Speed | 1200rpm | 1200rpm | 1200rpm |
| Max. Torque | 580Nm | 680Nm | 680Nm |
| Argano del cavo | |||
| Capacità del cavo metallico | 500m | 800m | 800m |
| Tensione di sollevamento | Tamburo vuoto: 10.4kN | Tamburo vuoto: 11.9kN | Tamburo vuoto: 11.9kN |
| Tamburo pieno: 4kN | Tamburo pieno: 5kN | Tamburo pieno: 5kN | |
| Velocità di sollevamento | 90m/min | 114m/min | 114m/min |
| Morsetto dell'asta di perforazione | |||
| Identificazione massima | 114mm | 114mm | 114mm |
| Pressione della capacità | 13000kg | 13000kg | 13000kg |
| Asta di perforazione adatta (O.D) | 54mm-114mm | 54mm-114mm | 54mm-114mm |
| Diametro di centro (O.D) | 36mm-85mm | 36mm-85mm | 36mm-85mm |
| Unità della pompa di fango (facoltativa) | |||
| Pompa di fango | Pompa ad alta pressione del tuffatore | Pompa ad alta pressione del tuffatore | Pompa ad alta pressione del tuffatore |
| Tipo di azionamento | Azionamento indipendente | Azionamento indipendente | Azionamento indipendente |
| Flusso e pressione | 100Lpm, 20bar | 120Lpm, 40bar | 120Lpm, 40bar |
| Unità del rifornimento idrico (facoltativa) | |||
| Pompa del rifornimento idrico | Pompa ad alta pressione del tuffatore | Pompa ad alta pressione del tuffatore | Pompa ad alta pressione del tuffatore |
| Forma dell'azionamento | Motore diesel (7.3KW) | Motore diesel (7.3KW) | Motore diesel (7.3KW) |
| Flusso e pressione | 100Lpm, 70bar | 100Lpm, 70bar | 100Lpm, 70bar |
| Trapano Rig Weight | |||
| Unità motrice | 180kg *1 | 180kg *2 | 180kg *3 |
| Unità di operazione | 120kg | 120kg | 120kg |
| Unità del serbatoio dell'olio (pieno carico) | 120kg | 130kg | 130kg |
| Unità della pompa di fango (facoltativa) | 50kg | 50kg | 50kg |
| Peso di lavoro (circa) | 1040kg | 1200kg | 1200kg |
| QTY di Max. Disassemble Part | 10 | 12 | 12 |
Profilo aziendale
Abbiamo in 20 anni di esperienza nell'assicurare i tipi differenti di impianti di perforazione di carotaggio. Per i progetti con differenti profondità e diametri del foro differenti, possiamo fornire vari impianti di perforazione adatti di carotaggio. Possiamo fornire il tipo di scivolo, il tipo del cingolo ed il tipo piattaforme di produzione del rimorchio per soddisfare le esigenze differenti dei clienti differenti. Benvenuto all'indagine.
garanzia di Dopo-vendita
Garanzia dell'impianto di perforazione di carotiere:
(1) durante il periodo del primo anno dopo la consegna, le parti principali dell'impianto di perforazione di carotiere sono garantite per essere fornite gratis una volta che il problema causato dall'edizione di qualità.
(2) servizio al cantiere di lavoro: Se l'esigenza, il nostro ingegnere tecnico può spedirsi al cantiere di lavoro di servizio tecnico,
ma la spesa del biglietto, la sistemazione, la dieta, spesa per i servizi sarà sul conto del compratore.
(3) l'assistenza tempestiva di dopo-vendita sarà fornita continuamente.
