Curvatura 120mm della correzione Motore di fango a fondo pozzo di 5 fasi per perforazione direzionale orizzontale
Il motore del martello è composto di cinque montaggi della valvola del cuscinetto, della sezione di potenza, dell'accoppiamento, di anti-goccia e di derivazione.
L'Assemblea della valvola di derivazione consiste del corpo di valvola, del nucleo di valvola, della manica della valvola, della molla, del piatto di setaccio, delle guarnizioni e dell'anello elastico.
L'Assemblea di Anti-goccia consiste del sottomarino di Anti-goccia, della vite di Anti-goccia e della barretta di Anti-goccia
La funzione dell'Assemblea di coppia dell'accoppiamento è di convertire il moto planetario in rotazione costante fissa della sezione di potenza, per trasmettere la coppia di torsione e la velocità dal motore sulla sezione di potenza, ma alcuni sono accoppiamenti flessibili.
L'Assemblea della sezione di potenza consiste dello statore e del rotore. Lo statore è fatto schiacciando il manicotto in gomma sulla parete del tubo d'acciaio. Là le forme si sviluppano a spirale struttura con un determinato parametro geometrico. Il rotore è una barretta cromata della vite.
Il meccanismo del supporto è di trasmettere la forza dinamica rotatoria del motore sul pezzo, nel frattempo per resistere alla forza assiale ed al carico radiale da peso di perforazione.
Caratteristiche del motore del martello di Bent Angle Adjustable

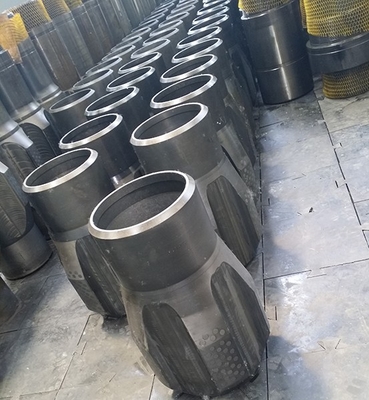

L'angolo di curvatura del motore del martello può essere regolato sulla testa di pozzo. Gli stabilizzatori delle forme e delle dimensioni differenti possono essere cambiati secondo i requisiti differenti.
Caratteristiche del motore pungente vicino del martello
Il punto della misura dello strumento di misura è installato in motore del martello, che è più vicino alla punta di perforazione. La pista del trapano è più accurata ed affidabile.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Modello | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | in | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 |
| Dimensione bit | millimetro | |||||
| 外径 | in | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 |
| OD | millimetro | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| lobo del 马达头数 | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| fasi del 马达级数 | 3,5 | 4,5 | 5 | 2,2 | 2,9 | |
| 马达压降 | MPa | 3,5 508 | 4,5 653 | 5,0 725 | 2,2 319 | 2,9 |
| Pressione | PSI | 421 | ||||
| il 流量范围 portata | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| Gal/mn | 159-238-301 | |||||
| 每转排量 | L/r | 4,0 0,95 | 4,8 0,8 | 4,0 0,95 | 7,6 0,5 | 12,59 |
| Flusso per rivoluzione | r/gal | 0,3 | ||||
| 钻头转速 | RPM | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Velocità pungente | ||||||
| 工作扭矩 | N·m. | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Coppia di torsione | Ft-libbre | 3429 | ||||
| 最大扭矩 Max.torque | N·m. | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Ft-libbre | 5140 | |||||
| 输出功率 | chilowatt | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| Potenza di uscita | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Peso sul pezzo | libbra | 8800 | ||||
| 最大钻压 Max. Weight sul pezzo | KN libbra | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| collegamento del 连接螺纹 (registro) | Superiore (scatola) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Abbassi (scatola) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

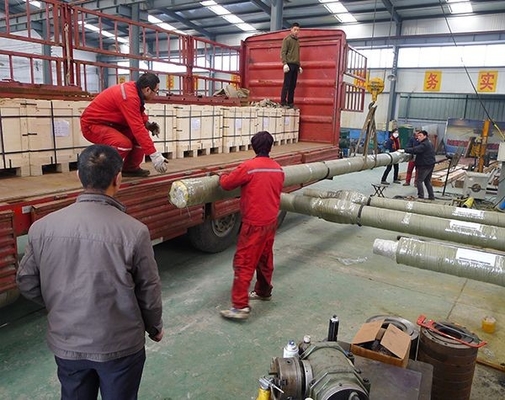

Imballaggio: Imballaggio esportante standard per il Motore di fango a fondo pozzo
Consegna: Normalmente 10-15 giorni dopo il vostro pagamento avanzato.
L'industria di Glorytek (Pechino) il Co., srl è un produttore e un fornitore professionali di materiale di trivellazione e degli strumenti di perforazione con oltre 20 anni di esperienza. Siamo sostenuti ed assistiti dal gruppo altamente con esperienza e dagli ingegneri di R & S che ci permettono di completare con successo tutti i progetti assegnati secondo i requisiti dei clienti.

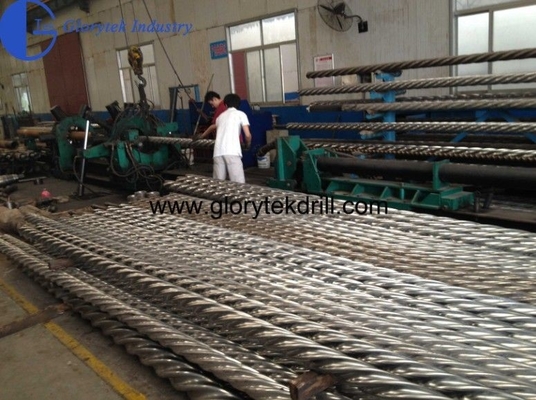

La nostra fabbrica riguarda una superficie di 250.000 metri quadri, area della costruzione è di circa 150.000 metri quadri, avendo il macchinario lavorante, il CNC che elaborano il centro, la saldatrice ad attrito, l'apparecchiatura di collaudo ecc. oltre 200 insiemi e più di 600 impiegati. I nostri prodotti sono stati esportati più di 60 paesi intorno al mondo.
